Инструкция по монтажу битумной черепицы Дёке

1. ОБЩИЕ ДАННЫЕ.

Определение «Битумная черепица Döcke» является обобщённым названием таких материалов как «Гибкая черепица Döcke» и «Многослойная черепица Döcke».

Инструкция описывает технологию монтажа битумной черепицы Döcke всех серий и коллекций, подкладочных ковров Döcke, а также ендовых ковров Döcke. С подробным описанием и характеристиками этих материалов можно ознакомиться на сайте www.docke.ru.

Устройство стропильной системы, обрешётки, вентиляции и утепления кровли выполняется на основании конструкторских и теплотехнических расчётов и нормативных документов, действующих для региона строительства. Для крыш, которые имеют холодный чердак или мансарду, и покрыты битумной черепицей Döcke, обязательно требуется обеспечение вентиляции в соответствии с требованиями СП 17.13330 «Кровли».

Внимательно изучите настоящую инструкцию по монтажу и ознакомьтесь с гарантийными обязательствами производителя.

1.1 НАЗНАЧЕНИЕ МАТЕРИАЛА.

Материал штучный кровельный "Битумная черепица Döcke" предназначен для устройства кровельного покрытия скатных крыш зданий и сооружений с уклоном от 12 до 90 градусов.

1.2 ПРАВИЛА ХРАНЕНИЯ МАТЕРИАЛА.

Материал следует хранить при неукоснительном соблюдении следующих требований:

1.2.1 Хранение материала должно производиться только в заводской упаковке производителя на поддонах. Нарушение оригинальной упаковки производителя категорически запрещается.

1.2.2 Хранение материала должно производиться только в крытом и сухом помещении на расстоянии не менее 1,5 м от отопительных приборов.

1.2.3 При хранении не допускается установка поддонов друг на друга.

1.2.4 Хранение материала должно производиться при температуре не ниже -40°С и не выше +50°С.

1.2.5 Хранение материала должно производиться при относительной влажности воздуха не более 80%.

1.2.6 При хранении необходимо избегать попадания прямых солнечных лучей.

1.2.7 Штабелирование пачек гибкой черепицы – не более 16 рядов в высоту.

1.2.8 Штабелирование пачек ламинированной черепицы:

  • не более 16 рядов в высоту при условии прокладки листов OSB или фанеры через каждые 5 рядов;
  • не более 5 рядов без прокладки листов.

1.3 ВРЕМЕННОЕ ХРАНЕНИЕ МАТЕРИАЛА НА УЛИЦЕ (НЕ БОЛЕЕ 30 ДНЕЙ).

Временное хранение материала должно осуществляться только в неповрежденной упаковке производителя на поддонах, исключающих контакт с землёй. Поддоны должны располагаться в местах, исключающих попадание солнечных лучей.

1.4 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ РАБОТ.

1.4.1 Организация работ должна исключать возможность падения человека с высоты (СНиП 12-04-2002).

1.4.2 Не оставляйте упаковку в зоне монтажных работ – на ней можно поскользнуться.

1.4.3 Перемещаться по подкладочным коврам и черепице допустимо только в случае острой необходимости. При этом должны быть полностью исключены какие-либо механические повреждения материала, влияющие как на изменение его внешнего вида, так и физико-механических свойств. Для перемещения по кровле используйте специальные упоры, переходные мостики, подмости и прочие приспособления. Несоблюдение этого правила может привести как к порче внешнего вида кровельного покрытия, так и увеличению риска падения с крыши.

1.5 ПРАВИЛА МОНТАЖА БИТУМНОЙ ЧЕРЕПИЦЫ DÖCKE ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕГО ВОЗДУХА НИЖЕ +10 ˚С.

1.5.1 Необходимо использовать строительный фен:

  • для обеспечения быстрого и надёжного сцепления гонтов;
  • для повышения эластичности черепицы Döckeв местах перегиба гонтов;
  • для подогрева мастики Döcke для битумной черепицы.

1.5.2 Перед монтажом черепица, подкладочные ковры и мастика должны находиться не менее суток при температуре не ниже +20°С.

1.5.3 Вынос материала для монтажа осуществляется по мере необходимости.

1.5.4 В случае осуществления монтажа самоклеящегося подкладочного ковра Döcke при температуре ниже +15 °С необходимо дополнительно фиксировать полотно механически при помощи крепежа тип 1 (таблица №1).

Осуществление кровельных работ при атмосферных осадках недопустимо. В случае выпадения атмосферных осадков во время монтажа необходимо принять меры по укрытию крыши с целью непопадания влаги под уже смонтированную кровлю.

2. ИНСТРУМЕНТ И КРЕПЁЖ, НЕОБХОДИМЫЙ ДЛЯ ПРОВЕДЕНИЯ РАБОТ ПО МОНТАЖУ БИТУМНОЙ ЧЕРЕПИЦЫ DÖCKE.

Перечень инструментов кровельщика
Рис. 1. Перечень инструментов кровельщика

Таблица №1 - Выбор вида крепежного изделия в зависимости от используемого материала.

Тип крепежа Область применения Вид крепежа Длина Особенности
Тип 1 Подкладочные ковры, битумная черепица, коньково-карнизная черепица, ендовый ковёр, карнизные и торцевые планки Оцинкованные ершённые гвозди Не менее 30 мм Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2 Сплошное основание – плиты ОСП-3, фанера ФСФ, шпунтованная или обрезная доска Оцинкованные ершённые гвозди Не менее 50 мм С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

Пример правильной забивки гвоздей
                    при монтаже продукции.
Рис. 2. Пример правильной забивки гвоздей при монтаже продукции.

Пример неправильной забивки гвоздей при
                    монтаже продукции.
Рис. 3. Пример неправильной забивки гвоздей при монтаже продукции.

Внешний вид ершённых гвоздей,
                    подходящих для монтажа продукции.
Рис. 4. Внешний вид ершённых гвоздей, подходящих для монтажа продукции.

3. ПОДГОТОВКА ОСНОВАНИЯ ПОД КРОВЛЮ

Черепица принимает форму основы, на которую она монтируется. Чем тщательнее подготовлена основа, тем более ровно ляжет черепица.

В качестве сплошного основания под укладку черепицы необходимо применять плиты ОСП-3, фанеру ФСФ, а также шпунтованную или обрезную доску.

3.1 ОСНОВНЫЕ ПРАВИЛА УКЛАДКИ ПЛИТ ОСП-3 ИЛИ ФАНЕРЫ ФСФ:

3.1.1 Плиты должны быть сухими и ровными.

3.1.2 Толщина плит определяется на основании конструкторского расчёта в зависимости от снеговой нагрузки, уклона скатов, наличия обрешётки и т.д., но должна быть не менее 9 мм.

3.1.3 Плиты необходимо разрезать и крепить в разбежку как показано на рис.5.

3.1.4 Горизонтальный стык плит должен обязательно приходиться на доску обрешётки.

3.1.5 Перепад по высоте между плитами не должен превышать 2 мм.

3.1.6 Между плитами следует оставлять зазор 3–5 мм для компенсации линейного расширения.

3.1.7 Крепёж плит сплошного основания – тип 2 (таблица №1).

3.1.8 Для обеспечения правильного направления дождевой и талой воды в водосточные желоба необходимо сделать вынос первого листа ОСП по отношению к первой доске обрешётки (рис. 6).

Укладка сплошного основания из плит ОСП-3
                    или фанеры ФСФ по обрешётке.
Рис. 5. Укладка сплошного основания из плит ОСП-3 или фанеры ФСФ по обрешётке.

Устройство выноса первого листа ОСП
                    по отношению к первой доске обрешётки.
Рис. 6. Устройство выноса первого листа ОСП по отношению к первой доске обрешётки.

3.2 ОСНОВНЫЕ ПРАВИЛА УСТРОЙСТВА СПЛОШНОГО ОСНОВАНИЯ ИЗ ШПУНТОВАННОЙ ИЛИ ОБРЕЗНОЙ ДОСКИ.

3.2.1 Недопустимо попадание атмосферных осадков на доски сплошного основания.

3.2.2 Древесина должна быть не ниже 1 сорта с относительной влажностью не более 20 %.

3.2.3 Внимание! Фрагменты годовых колец должны быть ориентированы выпуклостями вниз (рис. 7).

3.2.4 Толщина доски определяется на основании конструкторского расчёта в зависимости от снеговой нагрузки, уклона скатов, шага стропил и должна быть не менее 25 мм. Перед использованием материал необходимо откалибровать, чтобы перепад по высоте досок не превышал 1 мм. Ширина доски должна быть не более 100 мм.

3.2.5 Горизонтальный зазор между не шпунтованными досками и вертикальный зазор для всех досок должен быть 1 мм.

3.2.6 Крепёж досок – тип 2 (таблица №1). Доска должна фиксироваться в каждое стропило в 2 местах фиксации (рис. 7).

3.2.7 Вертикальный стык досок должен обязательно приходиться на стропило и иметь разбежку через каждый ряд (рис. 7).

Укладка сплошного основания
                    из шпунтованной или обрезной доски.
Рис. 7. Укладка сплошного основания из шпунтованной или обрезной доски.

3.2.8 Доска должна быть обработана антисептичес-кими и огнебиозащитными составами.

3.2.9 На сплошное основание из шпунтованной или обрезной доски рекомендуется монтаж подкладочных ковров Döcke на основе СБС-модифицированного битума.

4. МОНТАЖ ПОДКЛАДОЧНОГО КОВРА DÖCKE.

Подкладочные ковры Docke предназначены для дополнительной водозащиты скатных крыш с уклоном от 12 градусов с финишным покрытием из битумной черепицы

Внимание!

Подкладочный ковер не является самостоятельным кровельным материалом. Во избежание порчи подкладочного ковра после его монтажа, необходимо в кратчайшие сроки произвести монтаж гибкой черепицы.

4.1 ОСНОВНЫЕ ТРЕБОВАНИЯ К МОНТАЖУ ПОДКЛАДОЧНЫХ КОВРОВ DÖCKE:

4.1.1 Необходимо использовать подкладочные ковры исключительно по всей площади крыши вне зависимости от угла её наклона.

4.1.2 В первую очередь укладываются подкладочные ковры Döcke в месте устройства ендовы, если таковая имеется. Укладка подкладочного ковра в ендове показана на рисунке 12.

4.1.3 В ендову и вдоль карнизного свеса рекомендуется укладывать самоклеящийся подкладочный ковёр Döcke. Величина карнизного свеса равна величине карнизного вылета плюс часть ската над стеной плюс 500 мм (рис. 8). Остав шуюся поверхность скатов допускается укрывать подкладочными коврами Döcke с механической фиксацией (рис. 10, рис 12). Также допускается монтаж самоклеящихся подкладочных ковров Döcke по всей площади кровли.

Схема укладки самоклеящихся                    подкладочных ковров на карнизный свес.
Рис. 8. Схема укладки самоклеящихся подкладочных ковров на карнизный свес.


4.1.4 Самоклеящиеся подкладочные ковры Döcke допустимо монтировать без дополнительной механической фиксации при температуре окружающего воздуха не ниже +15 °С (рис. 11а). Самоклеящийся подкладочный ковёр необходимо крепить гвоздями (тип 1, таблица №1) по схеме приведённой на рис. 11в в тех случаях, когда планируются перерывы в работе, а так же в случае осуществления монтажа при температуре ниже +15 °С.

4.1.5 Для снятия напряжения в материале, которое было создано при скручивании в рулон, подкладочные ковры Döcke перед укладкой на крышу необходимо раскатать на любой ровной поверхности и дать отлежаться пока не расправятся складки, особенно в части намотки рулона у картонной втулки. Предварительно можно порезать рулон на полосы по длине ската. Полосы предпочтительней укладывать друг на друга для скорейшего распрямления.

4.1.6 Подкладочный ковёр монтируется параллельно карнизу, снизу-вверх, с нахлёстом следующего ряда 100 мм, торцевые нахлёсты составляют 150 мм. Для минимизации хождения по коврам, особенно на крутых скатах, допускается производить последовательный монтаж сверху-вниз: монтируется верхний ряд плит ОСП-3 или фанеры ФСФ, затем на смонтированный ряд плит монтируется верхнее полотно подкладочного ковра (рис. 9). Данный способ монтажа подойдёт только для простых крыш, на которых отсутствуют ендовы.

Последовательный монтаж подкладочных ковров Döcke сверху-вниз.
Рис. 9. Последовательный монтаж подкладочных ковров Döcke сверху-вниз.


4.1.7 На коньках или рёбрах полотна подкладочных ковров на одном скате подрезаются по линии конька или ребра, а на другом смежном скате перехлёстываются через конёк или ребро на подрезанные полотна смежного ската с нахлёстом 100мм на коньке и 150мм на ребре. Если на коньке или ребре предусмотрены вентиляционные отверстия в сплошном основании под аэратор, перехлёст полотен подкладочных ковров через конёк или ребро в местах расположения вентиляционных отверстий не требуется.

4.1.8. Крепёж подкладочного ковра осуществляется гвоздями (тип 1, таблица №1). Схема крепления полотен подкладочных ковров Döcke показана на рисунке 10. Самоклеящиеся ковры Döcke вдоль карниза снизу прижимаются карнизными планками (п. 5 – «Установка карнизных и торцевых металлических планок»).

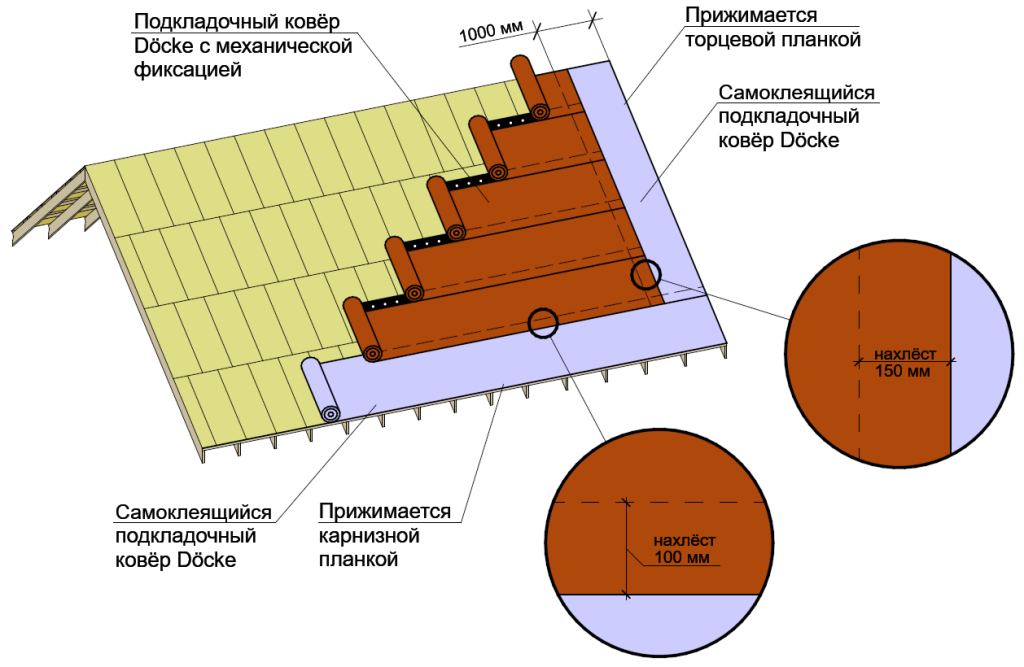

Схема расположения подкладочного ковра
                    Döcke (последовательность укладки полотен
                    в соответствии с п. 4.1.2).

Рисунок 10 – Схема расположения подкладочного ковра Döcke
(последовательность укладки полотен в соответствии с пунктом 4.1.6.)

4.1.9 Не допускайте образования складок и обеспечивайте натяжение полотна ковра.

4.1.10 В местах нахлёстов ковры необходимо дополнительно промазывать мастикой Döcke для битумной черепицы полосой 100–150 мм. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице. Исключение – подкладочные ковры с клеевой полосой и самоклеящийся подкладочный ковёр, которые дополнительного промазывания мастикой не требуют. Однако в случае подрезки самоклеящейся кромки вышеперечисленных ковров необходимо восполнить это дополнительным промазыванием мастикой Döcke для битумной черепицы полосой 100–150 мм.

4.1.11 Нахлёст ковров устраивать так, чтобы вода стекала по поверхности, не попадая под место стыка.

Схема расположения крепежа
                    для подкладочных ковров Döcke.

Рис. 11. Схема расположения крепежа для подкладочных ковров Döcke

(а – крепление самоклеящихся подкладочных ковров Döcke при температуре окружающего воздуха не ниже +15 °С; б – крепление подкладочных ковров Döcke с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров Döcke при температуре окружающего воздуха ниже +15 °С; в – крепление подкладочных ковров Döcke с механической фиксацией на основе стеклохолста.)

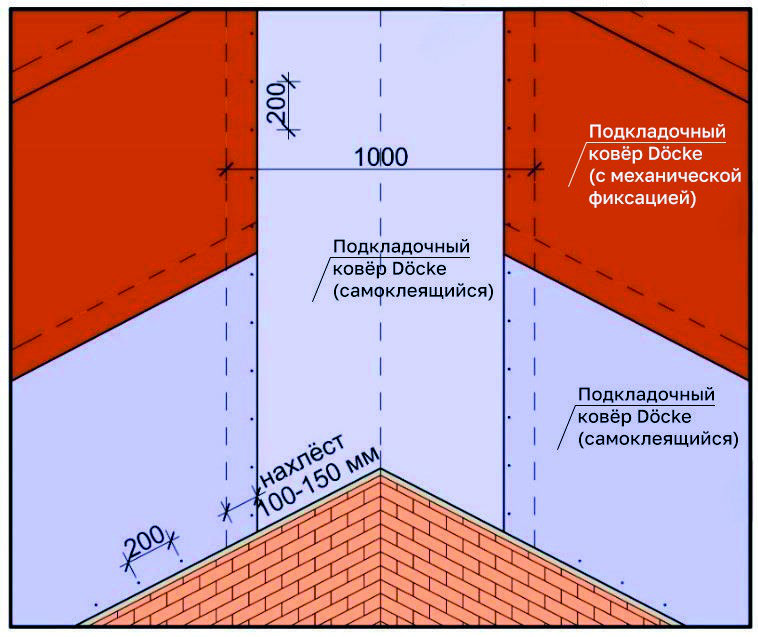

Схема монтажа подкладочного ковра
                    в ендове и на смежных скатах.
Рис. 12. Схема монтажа подкладочного ковра в ендове и на смежных скатах

.

5. УСТАНОВКА КАРНИЗНЫХ И ТОРЦЕВЫХ МЕТАЛЛИЧЕСКИХ ПЛАНОК.

Для укрепления карнизных и фронтонных свесов и защиты лобовой доски от атмосферных осадков необходимо смонтировать карнизные и торцевые планки. Схема монтажа планок приведена на рисунке 13.

Перед монтажом не забудьте снять защитные плёнки с металлических планок, если они имеются, т.к. после монтажа сделать это будет значительно сложнее.

Крепление металлических карнизных и торцевых планок.
Рис. 13. Крепление металлических карнизных и торцевых планок.

Карнизные и торцевые планки необходимо устанавливать после монтажа кронштейнов под водосточную систему непосредственно на подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.

Крепить планки необходимо гвоздями тип 1 (таблица №1) в шахматном порядке в 2 ряда с шагом 120–150 мм в каждом ряду.

6. УКЛАДКА ЕНДОВОГО КОВРА DÖCKE.

Ендовый ковёр Döcke укладывается для водоизоляции ендовы. Схема монтажа ендового ковра показана на рисунке 14.

6.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ ЕНДОВОГО КОВРА DÖCKE:

6.1.1 Ковёр необходимо укладывать в ендову на ранее уложенный подкладочный ковёр с небольшим смещением вправо или влево на 20–30 мм относительно оси ендовы.

6.1.2 Промазать ендовый ковёр по периметру с тыльной стороны мастикой Döcke для битумной черепицы полосой не менее 100 мм. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

6.1.3 Крепёж ендового ковра Döcke – тип 1 (таблица №1). Края ковра зафиксировать гвоздями с шагом не более 200 мм на расстоянии 30 мм от краёв ковра.

6.1.4 По центру ендового ковра сделать при помощи шнурки разметку будущего жёлоба, ширина которого составляет 100 – 150 мм.

6.1.5 Плотно прижать ендовый ковёр в месте соединения двух скатов для удаления воздушных мешков.

6.1.6 При невозможности выполнить ендову целым рулоном нахлёст делать не менее 300 мм, с промазкой мастикой Döcke для битумной черепицы и устраивать нахлёст как можно выше.

Монтаж ендового ковра.
Рис. 14. Монтаж ендового ковра.


7. МОНТАЖ КАРНИЗНОЙ ЧЕРЕПИЦЫ.

В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Döcke. При монтаже многослойной черепицы Döcke использование карнизной черепицы не требуется.

7.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ КОНЬКОВО-КАРНИЗНОЙ ЧЕРЕПИЦЫ DÖCKE НА КАРНИЗЫ.

7.1.1 Перед укладкой гонта коньково-карнизной черепицы Döcke на крышу снимите плёнку №1 с тыльной стороны гонта (рисунок 15). Плёнку №2 снимать не требуется.

7.1.2 При укладке коньково-карнизной черепицы Döcke на карниз используется целый гонт.

Тыльная сторона коньково-карнизной
                    черепицы Döcke.
Рис. 15. Тыльная сторона коньково-карнизной черепицы Döcke.

7.1.3 Карнизная черепица монтируется встык, поверх карнизной планки на 10 мм выше её перегиба (рисунок 16).

Схема укладки карнизной черепицы на карнизе.
Рис. 16. Схема укладки карнизной черепицы на карнизе.

7.1.4 Крепёж карнизной черепицы осуществляется на кровельные гвозди (тип 1, таблица №1). Отступ гвоздя от верхнего края карнизной черепицы составляет 25 мм. Нижний ряд гвоздей, места стыков и перфорация должны закрываться лепестками первого ряда гонтов гибкой черепицы (рисунок 17).

Схема крепления коньково-карнизной черепицы
                    Döcke на карнизе.
Рис. 17. Схема крепления коньково-карнизной черепицы Döcke на карнизе.


7.1.5 Для гарантированного попадания нижнего ряда гвоздей карнизной черепицы под лепестки первого ряда гибкой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей, затем зафиксировать первый ряд гибкой черепицы и только потом зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки гибкой черепицы.

8. МОНТАЖ БИТУМНОЙ ЧЕРЕПИЦЫ DÖCKE.

Наличие влаги и свободного гранулята внутри упаковки, а также его незначительное осыпание в процессе транспортировки и монтажа допускается технологией. При производстве гранулят насыпается с избытком и, затем вдавливается в битумную основу. Осыпаются лишние гранулы, которые не вдавлены в битум.

8.1 РАЗМЕТКА СКАТА КРЫШИ

Перед укладкой битумной черепицы Döcke необходимо нанести разметку на скат крыши мелованным шнуром непосредственно на подкладочный ковёр, таким образом, чтобы разметка помогала ориентировать гонты при монтаже по горизонтали и вертикали.

Разметка используется в качестве «справочной» сетки.

8.2 Требования по укладке битумной черепицы Döcke:

8.2.1. Перед укладкой гонта на крышу снимите плёнку №1 с тыльной стороны гонта (рисунок 18). Плёнку №2 снимать не требуется.

Тыльная сторона гонта гибкой черепицы
                    Döcke.
Рисунок 18 – Тыльная сторона гибкой черепицы Döcke

8.2.2 При монтаже ламинированной черепицы Döcke имеющиеся плёнки на тыльной стороне гонта снимать не требуется.

8.2.3 Для достижения наиболее естественного и равномерного цветового рисунка кровли, на одном скате должна быть уложена битумная черепица из одной партии.

8.2.4. В целях недопущения потенциальной разницы оттенков цвета на скатах кровли, необходимо при монтаже чередовать гонты из разных упаковок (не менее трёх упаковок) по схеме, представленной на рисунке 19. На данной схеме каждый цвет соответствует отдельной упаковке битумной черепицы. Данная схема актуальна для всех коллекций битумной черепицы, кроме коллекции «Саппоро».

Схема чередования гонтов битумной черепицы
                    Döcke на примере гексагональной формы гонта.

Рисунок 19 – Схема чередования гонтов битумной черепицы Döcke (на примере гексагональной формы гонта)

8.2.5. Для создания гармоничного рисунка кровли гонты гибкой черепицы Döcke LUX коллекции «Саппоро» при монтаже необходимо чередовать по схеме, представленной на рисунке 20.

Схема чередования гонтов гибкой черепицы
                    Döcke PREMIUM коллекции «Саппоро».
Рисунок 20 – Схема чередования гонтов гибкой черепицы Döcke PREMIUM LUX коллекции «Саппоро»

8.2.6. Крепёж битумной черепицы Döcke осуществляется на кровельные гвозди – (тип 1, таблица №1) по следующим схемам (таблица 2), которые различны для каждого типа нарезки и зависят от величины угла уклона крыши.

Таблица 2 – Схемы расположения гвоздей.

Уклон крыши
От 12° до 45° от 45° до 90°
Черепицу прибивают четырьмя гвоздями посередине нижней границы отрезка нижней клеевой полосы.

"Гексагональная"
Черепицу прибивают так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

"Гексагональная"
Черепицу прибивают четырьмя гвоздями посередине нижней границы отрезка нижней клеевой полосы.
Волна 1.png
"Волна"
"Иррегулярная"
Черепицу прибивают так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.
Волна 1.png
"Волна"
"Иррегулярная"
Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

"Сланец"
Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

"Сланец"
Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы, а также вбиваются два гвоздя в верхние углы гонта.

"Дранка"
Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы, а также вбиваются два гвоздя в верхние углы гонта.

"Дранка"
Черепица прибивается пятью гвоздями по меловой полосе.

"Драконий зуб"
Черепица прибивается восемью гвоздями по меловой полосе.

"Драконий зуб"

8.2.7 Монтаж битумной черепицы Döcke необходимо начинать с нижнего ряда.

8.2.8 На тыльную сторону лепестков первого ряда битумной черепицы необходимо нанести мастику Döcke для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

8.2.9. При монтаже многослойной черепицы Döcke необходимо промазать мастикой Döcke для битумной черепицы карнизный свес (карнизная планка + подкладочный ковёр) на ширину 200 мм (рисунок 21), т.к. карнизная черепица в данном случае не укладывается. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

Герметизация карнизного свеса под укладку
                    ламинированной черепицы Döcke.

Рисунок 21 – Герметизация карнизного свеса под укладку многослойной черепицы Döcke


8.2.10. При монтаже гибкой черепицы Döcke LUX коллекции «Саппоро» первый ряд гибкой черепицы необходимо подрезать, как показано на рисунке 22.

Подрезка лепестков первого ряда гибкой
                    черепицы коллекции «Саппоро».
Рисунок 22 – Подрезка лепестков первого ряда гибкой черепицы коллекции «Саппоро»

8.2.11 На скатах длиной менее 5 м монтаж начинается от края ската. На скатах длиной более 5 м – от середины ската. В случае, если на крыше предусмотрена ендова, то монтаж битумной черепицы начинается от неё с целого гонта.

8.2.12 Нижняя кромка гонтов первого ряда должна отступать на 10 мм от нижней кромки карнизной полосы (рис. 17). Гонты ламинированной черепицы Döcke должны отступать на 10 мм от перегиба карнизной планки, т.к. не требуют применения карнизной черепицы.

8.2.13. Торцы крайних в ряду гонтов обрезать до нужной длины. Отрезать у крайних в ряду гонтов верхний уголок со стороны обреза для отбоя воды. Края гонтов со стороны обреза промазать мастикой Döcke для битумной черепицы полосой 100 мм и приклеить к основанию (рисунок 23 (а-д)). Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

8.2.14. Смещение гонтов по горизонтали и вертикали необходимо устраивать согласно схемам, изображённым на рисунке 23 (а-д). Для удобства смещения гонтов гибкой битумной черепицы Döcke на формах нарезки «сланец» и «волна» на их верхнем крае имеются вертикальные насечки, которые являются примерным ориентиром смещения последующего ряда гонтов на половину лепестка.

Рис. 23 (А).jpg

Рис. 23 (Б).jpg

Рис. 23 (В).jpg

Рис. 23 (Г).jpg

Рис. 23 (Д).jpg
Рисунок 23 – Схема смещения гонтов по горизонтали и вертикали

8.2.15. Смещение гонтов многослойной черепицы Döcke с формой нарезки «драконий зуб» по горизонтали необходимо устраивать в диапазоне от 150 до 850 мм (рисунок 24). Рисунок готовой кровли должен быть хаотичным без прослеживания определённого правила подбора.

Схема смещения гонтов
                    по горизонтали и вертикали.

Рисунок 24 – Схема смещения гонтов многослойной черепицы по горизонтали и вертикали


8.2.16. Смещение гонтов гибкой черепицы Döcke PREMIUM LUX коллекции «Саппоро» по горизонтали необходимо устраивать в диапазоне от 150 до 850 мм с шагом 100 мм (150, 250, 350 мм и т.д.) (рисунок 25). Для достижения хаотичного рисунка кровли необходимо смещать гонты по горизонтали на переменную величину.

Схема смещения гонтов
                    по горизонтали и вертикали.

Рисунок 25 – Схема смещения гонтов черепицы коллекции «Саппоро» по горизонтали и вертикали

8.2.17. Если на крыше предусмотрена ендова, то монтаж битумной черепицы Döcke начинается от неё с целого гонта. При отделке ендовы гонты необходимо подрезать так, чтобы они не доходили до оси ендовы 50–75 мм. У крайних гонтов со стороны ендовы необходимо отрезать уголок для отбоя воды и промазать мастикой Döcke для битумной черепицы полосой 100 мм. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице. Зона, не пробиваемая гвоздями до оси ендовы, должна быть не менее 300 мм. Схема выполнения открытой ендовы приведена на рисунке 26.

Выполнение открытой ендовы.

Рисунок 26 – Выполнение открытой ендовы

8.2.18 При установке на крыше вентиляционных устройств необходимо руководствоваться инструкцией по монтажу соответствующего производителя. В случае установки кровельных аэраторов Döcke необходимо руководствоваться инструкцией по монтажу, расположенной на сайте docke.ru.

8.2.19 При установке на крыше снегозадерживающих устройств необходимо руководствоваться инструкцией по монтажу соответствующего производителя. В случае установки снегозадержателей Döcke необходимо руководствоваться инструкцией по монтажу, расположенной на сайте docke.ru.

9. МОНТАЖ И ГЕРМЕТИЗАЦИЯ КРОВЕЛЬНЫХ ПРИМЫКАНИЙ

Кровельными примыканиями называются места пересечения поверхности кровли с выступающими над ней элементами: трубы, стены и т.д.

Для эффективной герметизации примыкания кровли к дымоходу из ендового ковра Döcke необходимо сделать выкройки. Схема представлена на рисунке 27.

Выкройки ендового ковра для отделки
                    примыкания к трубе.
Рисунок 27 – Выкройка ендового ковра для отделки примыкания к трубе

Примыкание кровли к трубе дымохода.
Рисунок 28 – Примыкание кровли к трубе дымохода

Выкройку 1 укладывать поверх битумной черепицы. Выкройки 2, 3, 4 укладывать под битумную черепицу. В этом случае битумная черепица не доводится 80 мм до дымохода и подрезается (рисунок 28 (а-в)). Затем отрезается верхний уголок со стороны обреза для отбоя воды и промазывается мастикой Döcke для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

В случае, если ширина дымохода превышает 500 мм, необходимо устроить разжелобок для предотвращения скапливания снега и воды за дымоходом (рисунок 29). В этом случае тыльных выкроек необходимо изготовить две, форма и размер которых будет зависеть от размеров разжелобка.

Примыкание кровли к трубе дымохода
                    шириной более 500 мм.
Рисунок 29 – Примыкание кровли к трубе дымохода шириной более 500 мм

9.1 УСТРОЙСТВО «ПИРОГА» ПРИМЫКАНИЯ КРОВЛИ К СТЕНЕ ИЛИ ДЫМОХОДУ.

Для обеспечения плавного перехода на вертикальную поверхность по периметру элемента необходимо смонтировать деревянную рейку 50х50 мм треугольного сечения. В местах, где угол перехода больше 120°, рейку можно не устанавливать. Рейку и прилегающую к ней поверхность промазать мастикой Döcke для битумной черепицы. Поверх рейки и прилегающей поверхности, покрытой мастикой, уложить подкладочный ковёр Döcke. Нахлёсты также промазать мастикой Döcke для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

В случае, если угол перехода больше 90° (рисунок 30), битумную черепицу Döcke приклеить поверх подкладочного ковра с заходом на вертикальную поверхность выступающего элемента.

Примыкание ската крыши к выступающим над
                    ней конструкциям под углом более 90°.
Рисунок 30 – Примыкание ската крыши к выступающим над ней конструкциям под углом более 90°

В случае, если угол перехода меньше или равен 90° (рисунок 31), битумную черепицу Döcke приклеить поверх ендового ковра, не доводя 80 мм до финишной отделки выступающего элемента. Место примыкания в свою очередь оклеить ендовым ковром Döcke с заходом по вертикали не менее чем на 300 мм и горизонтали не менее чем на 200 мм. Образовавшийся «пирог» зафиксировать сверху планкой примыкания, а стыки промазать полиуретановым герметиком.

Примыкание ската крыши к выступающим
                    над ней конструкциям под углом не более 90°
                    включительно.
Рисунок 31 – Примыкание ската крыши к выступающим над ней конструкциям под углом не более 90° (включительно)

Место примыкания в свою очередь оклеить ендовым ковром Döcke с заходом по вертикали не менее чем на 300 мм и горизонтали не менее чем на 200 мм. Образовавшийся «пирог» зафиксировать сверху планкой примыкания, а стыки промазать полиуретановым герметиком.

10. УСТРОЙСТВО РЁБЕР СКАТОВ И КОНЬКОВ.

При устройстве рёбер скатов и коньков необходимо использовать коньково-карнизную черепицу Döcke.

10.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ КОНЬКОВО-КАРНИЗНОЙ ЧЕРЕПИЦЫ DÖCKE НА РЁБРА СКАТОВ И КОНЬКИ:

10.1.1 Перед укладкой гонта коньково-карнизной черепицы Döcke на крышу снимите плёнку №1. Плёнку №2 снимать не требуется (Рис.15).

10.1.2 Рёбра скатов и коньки необходимо закрывать отдельными квадратами коньково-карнизной черепицы, получаемыми путём её деления на три части по местам перфорации (рисунок 32).

10.1.3 Для избежания появления трещин на гонтах и повреждения основы необходимо аккуратно прикладывать квадраты коньково-карнизной черепицы к коньку или хребту и с осторожностью загибать её. Запрещается сгибать коньково-карнизную черепицу на 180° как лист бумаги.

10.1.4 Укладку на коньке необходимо производить навстречу преобладающему ветру (рисунок 32).

10.1.5 При укладке квадратов коньково-карнизной черепицы на рёбра скатов монтаж вести снизу-вверх.

10.1.6 Квадраты монтировать с нахлёстом в 50% один на другой.

10.1.7 Крепёж коньково-карнизной черепицы Döcke – тип 1 (таблица №1). Каждый (кроме последнего) квадрат коньково-карнизной черепицы необходимо фиксировать четырьмя гвоздями (по два с каждой стороны) таким образом, чтобы шляпки гвоздей закрывались краем последующего квадрата. Последний квадрат зафиксировать мастикой Döcke для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

10.1.8 При монтаже черепицы на коньковый аэратор следуйте инструкции изготовителя аэратора.

Устройство рёбер скатов и коньков.
Рисунок 32 – Устройство рёбер скатов и коньков

11. ПРАВИЛА ЭКСПЛУАТАЦИИ.

11.1 Проверяйте состояние кровли 2 раза в год (весной и осенью).

11.2 Для личной безопасности и безопасности кровельного покрытия при перемещении на кровле необходимо использовать кровельные лестницы, переходные мостики и другие элементы безопасности.

11.3 Мелкий мусор, листья и ветки удаляйте с помощью мягкой щётки. Посторонние предметы с острыми краями удаляйте с кровли вручную.

11.4 В случае угрозы падения снега с крыши или его чрезмерного скопления, которое может повлиять на прочность конструкции, снег необходимо удалять. При этом необходимо оставлять слой снега толщиной 10 см для защиты кровельного покрытия от снегоуборочного инструмента.

11.5 Не используйте металлические и острые инструменты для удаления мусора и снега.


Скачать "Инструкция по монтажу битумной черепицы Дёке" / 3.60mb

Видео-инструкции по монтажу

Требования к основанию для гибкой черепицы || Инструменты кровельщика
Требования к основанию для гибкой черепицы || Инструменты кровельщика
Перевозка и хранение гибкой черепицы || Монтаж гибкой черепицы Döcke
Перевозка и хранение гибкой черепицы || Монтаж гибкой черепицы Döcke
Монтаж гибкой черепицы Döcke DRAGON || Установка снегозадержателей
Монтаж гибкой черепицы Döcke DRAGON || Установка снегозадержателей
Карнизные и фронтонные планки: правильный монтаж
Карнизные и фронтонные планки: правильный монтаж
Монтаж подкладочных ковров || Гибкая черепица от А до Я || Дёке
Монтаж подкладочных ковров || Гибкая черепица от А до Я || Дёке
Безопасность на кровле || Монтаж гибкой черепицы от А до Я
Безопасность на кровле || Монтаж гибкой черепицы от А до Я
Гибкая черепица ЗИМОЙ: 5 правил зимнего монтажа гибкой черепицы
Гибкая черепица ЗИМОЙ: 5 правил зимнего монтажа гибкой черепицы

Статьи на тему монтажа

Калькулятор Где купить Конструктор
Ваш регион: Амурская область
Да Нет
